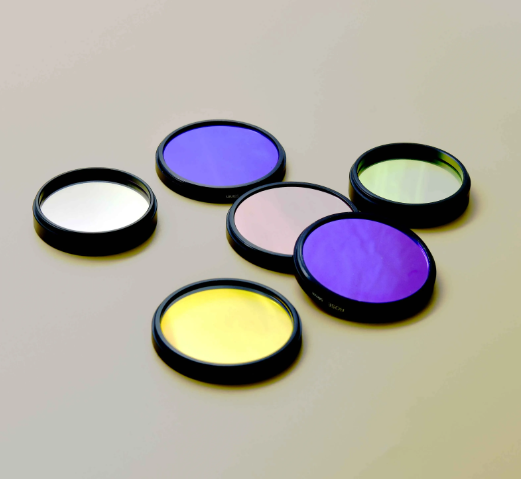

光學濾光片(英文:Optical filter)在我們的生活中無處不在,從精密及光學設備、顯示器設備到日常生活中的光學薄膜應用; 比方,平時戴的眼鏡、數碼相機、各式家電用品,紅外感應設備,無人駕駛汽車應用都是光學薄膜技術應用產品的體現。
濾光片產品主要按光譜波段、光譜特性、膜層材料、應用特點等方式分類。
濾光片的原理:
濾光片是塑料或玻璃片再加入特種染料做成的,紅色濾光片只能讓紅光通過,如此類推。玻璃片的透射率原本與空氣差不多,所有有色光都可以通過,所以是透明的,但是染了染料后,分子結構變化,折射率也發生變化,對某些色光的通過就有變化了。比如一束白光通過藍色濾光片,射出的是一束藍光,而綠光、紅光極少,大多數被濾光片吸收了。
濾光片的特點:
其主要特點是尺寸可做得相當大。薄膜濾光片,透過的波長較長,多用做紅外濾光片。后者是在一定片基,用真空鍍膜法交替形成具有一定厚度的高折射率或低折射率的金屬-介質-金屬膜,或全介質膜,構成一種低級次的、多級串聯實心法布里-珀羅干涉儀。膜層的材料﹑厚度和串聯方式的選擇,由所需要的中心波長和透射帶寬λ確定。
濾光片的光譜波段:
紫外濾光片:主要特征是允許紫外(波長小于400nm)某個波長附近一定帶寬的光透過,其它范圍的光截止。
可見濾光片、可見光的波段是:400nm~700nm,可以在可見光波段截掉,也可以在可見光波段高透過,根據具體的需求來定制生產。
紅外濾光片:主要特征是紅外波段吸收片吸收紅外線,可見光穿透/多應用于監視系統,紅外線裝置,自動光學檢測設備影像設備,監視系統,偽鈔檢驗設備,紅外線攝像頭等領域。
濾光片的光譜特性:帶通濾光片、截止濾光片、分光濾光片、中性密度濾光片、反射濾光片;
濾光片的膜層材料:軟膜濾光片、硬膜濾光片;硬膜濾光片不僅指薄膜硬度方面,更重要的是它的激光損傷閾值,所以它廣泛應用于激光系統當中,面軟膜濾光片則主要用于生化分析儀當中。
濾光片分為顏色濾光片(各種顏色的平板玻璃或明膠片,其透射帶寬數百埃,多用在寬帶測光或裝在恒星攝譜儀
